呼吸節律發生器

文章來源: 上海理濤自動化科技有限公司發布時間：2026-03-28 10:26:48

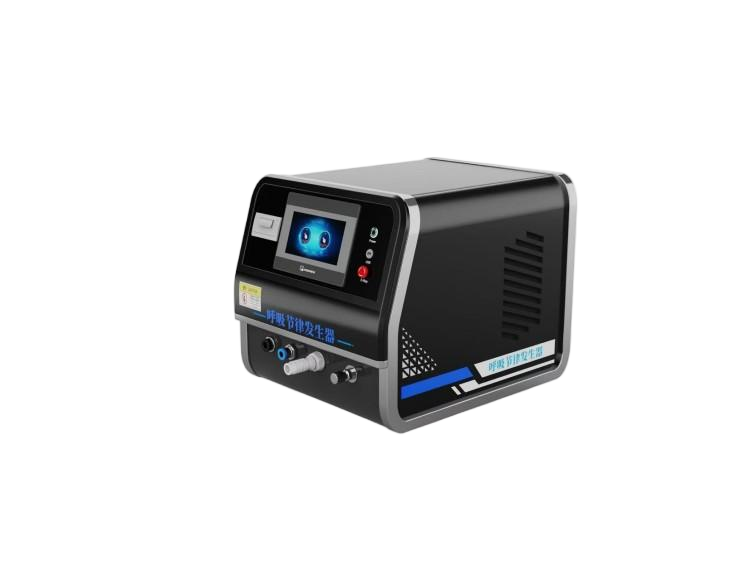

呼吸節律發生器

?一、介紹?

用于檢測多參數監護儀中呼末二氧化碳監測部分或單獨呼末二氧化碳監護儀的呼吸率準確度，配合不同濃度的二氧化碳標準氣體，也可檢測被測設備二氧化碳濃度的準確度

?二、關鍵參數?

?參數項?	規格?
控制系統	工業級PLC
操作界面	彩色7寸觸摸屏，中英文切換
操作方式	全觸控操作，可設置、調用、修改測試程序
打印機	嵌入式打印機
呼吸率范圍	3-120次/min，最大允許誤差±1次
呼吸率精度	±0.5%
二氧化碳標準氣體輸入濃度范圍	0-20%體積百分比
CO₂標準氣體輸入濃度	常規配置為 5%體積百分比（標氣為 CO2 氣體，平衡氣體為氮氣，8L 鋁瓶，配備二級減壓閥/雙壓力表）
二級減壓閥高壓表量程	0-25MPa，精度±2%FS
二級減壓閥低壓表量程	0-2.5MPa，精度±2%FS
CO₂標氣濃度精度	優于1%
標氣出口壓力	0.15Mpa-0.2Mpa
標準氣體輸入接口	螺紋直徑4-M5/PC6-01，軟管外徑6mm，內徑4mm
調制氣體輸出口	外徑15mm，內徑10mm
安全配置	急停按鈕，過載保護
電源電壓	AC220V 50Hz
USB測試軟件插口，讀取數據，可連接電腦

?三、執行標準與適用場景?

符合標準：

JJG 1163-2019《多參數監護儀檢定規程》

四、操作流程

采用CO。濃度為5.0%體積百分比的標準氣體，在規定的頻吸率測量檢圍放呼氧測量點，設置至少3個測量點，測量點的分布較均勻(建議設置頻吸率測量點定10次/min、20次/min、60次/min)。每個測量點重復進行3次測量，臟3次測量化碳末算術平均值，按式計算呼吸率示值誤差。
