水基水門汀薄膜測厚儀

一、產品介紹：

僅適用于粘固水門汀用于評估水門汀固化后形成的薄膜厚度。薄膜厚度是影響修復體能否完全就位、邊緣密合性的關鍵。

二、執行標準：

符合標準YY 0271.1-2016附錄C薄膜厚度的測試(僅適用粘固水門汀)

三、技術參數：

?參數項?	規格?
控制系統	工業級PLC
操作界面	彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲
操作方式	全觸控操作，可設置、調用、修改測試程序
打印機	嵌入式打印機
垂直加載載荷	150±2N(平穩施加且無旋轉發生)
精度	1μm
保壓時間	≥10 min
玻璃板平板	方形或圓形
接觸面積	(200±25)mm2
電源電壓	AC220V 50Hz
自制軟件，實時監測，可USB導出結果，可連接電腦

四、實驗步驟

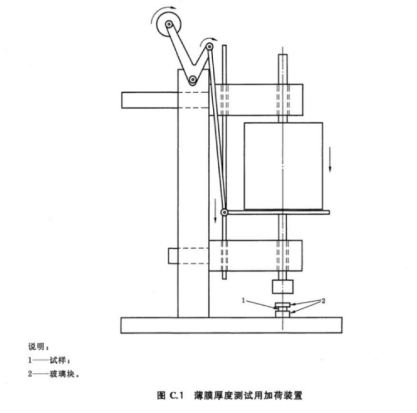

（1）將兩塊透明玻璃平板重疊接觸在一起，測量其厚度，精確到1μm，記為讀數A。移開上面的玻璃，將(0.10±0.05)mL水門汀置于下一塊玻璃板的正中位置，并將其放置在加荷裝置的基座面板上，并處于加荷裝置的中央正下方位置。再將上面的玻璃板按照原來測量時的方向放置在水門汀的正中位置。

（2）在生產廠聲稱的工作時間結束前10 s,小心地通過上部的玻璃板垂直正中向受試水門汀試樣施加(150士2)N壓力，確保水門汀完全充滿兩塊玻璃板之間。施加壓力保持至少10min，除去負荷，測量合在一起的兩片玻璃板及水門汀薄膜的厚度，記為讀數B。

（3）計算有、無水門汀薄膜時的兩塊玻璃板總厚度之差(讀數B-讀數A),并將此記為水門汀薄膜的厚度。重復進行上述試驗四次。

五、基本配置：
