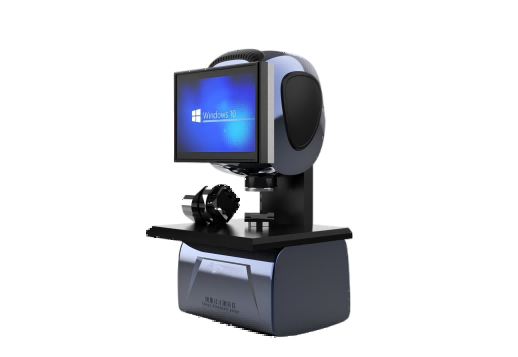

圖像尺寸測試儀

 簡介：

圖像尺寸測量儀采用高分辨率光學遠心鏡頭，結合高精度圖(像分析算法，并融入一鍵測量原理。只需按下啟動腱，儀器即可根據工件的形狀自動定位測量對象、匹都模板、測量評價，報表生成，真正實現一鍵式快速測量，解決了傳統測量儀器的大部分難題.

技術參數：

控制系統： PLC+Windows

操作界面： 12寸工控一體機

圖像傳感器：1” 1200W 黑白相機

受光鏡頭：雙倍率雙側遠心光學鏡頭

顯示分辨率：±5μm 可以更換圖像傳感器至±2μm

高精度鏡頭視野范圍：18.3mm X 13.7mm

廣視野范圍：80mm X 60mm

表面光：雙環環可升降光源

輪廓光：綠色平行底光可根據客戶實際測試樣件配光源

電源: AC220V / 50HZ 1.0KW

尺寸測試臺:650*550*700mm

特點：

自動識別減少擺放時間

自動識別位置及方向，真正意義上實現了“放置后僅按一鍵即可測量”的新功能，大大節省工時提高效率。

多個產品同時測量減少成本

測量對象可任意擺放，多個產品可同時測量，大大節省測量時間，減少用工成本

數據追溯管理更簡單

測量結果自動保存，可按測量日期、產品名稱、產品料號等信息搜索，數據追溯管理簡單

點擊一鍵，即可制作測量報告

檢測報告及統計報告都可通過一鍵完成制作，無需數據傳輸及電腦輸入等繁瑣的過程，支持多種格式。

基本配置：

 主機  一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌  一個

扳手  一套
