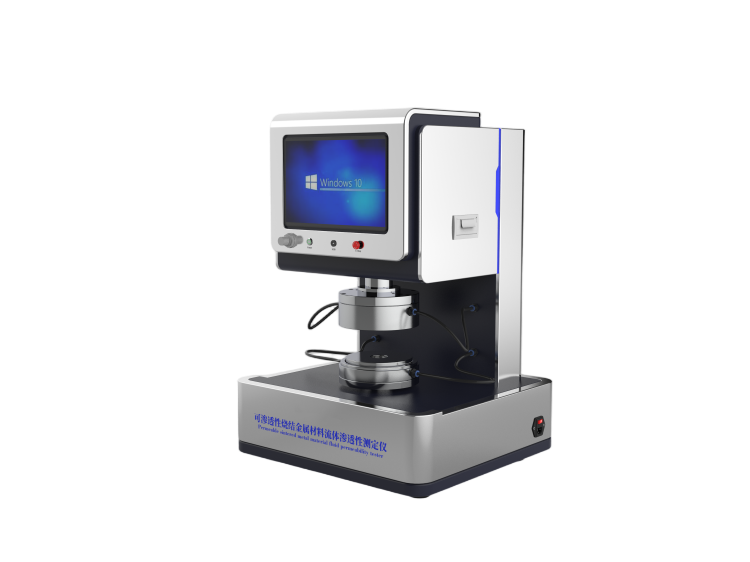

可滲透性燒結金屬材料流體滲透性測定儀

用途：

可滲透性燒結金屬材料流體滲透性測定儀對于可滲透性燒結金屬材料其孔隙是連續貫通或者互相連接的流體滲透性的測定方法。試驗是在流體滲透性可用粘性和慣性滲透系數來表示的情況下進行的。

可滲透性燒結金屬材料流體滲透性測定不適用于細長的管狀試樣,因?yàn)榱黧w通過管狀試樣內孔方向的壓降與流體通過管狀試樣壁厚方向的壓降相比不可忽略。

原理：

讓已知黏度和密度的試驗流體通過試樣并測量其壓降和體積流量。

黏性和慣性滲透系數與壓降、體積流量、流體的黏度和密度以及流體透過多孔金屬試樣的尺寸等參數相關。

適用標準：

GB/T 5250-2014/ISO 4022:1987 《可滲透性燒結金屬材料流體滲透性的測定》

ISO 4022 2018

技術參數：

控制系統：PLC+Windows雙系統

操作界面：彩色12寸嵌入式工業電腦，中英文切換；

WiFi連接打印機A4 ；

應用對象：金屬過濾片、金屬過濾芯

孔徑范圍： 0.1 μm – 100 μm

測試介質：水蒸餾/去離子、酒精、有機溶劑等

樣品夾具：1片狀過濾器：直徑 15-70 mm, 厚度 2-3 mm 軸向流

     2濾芯過濾器：外徑 15-70 mm, 壁厚 2-3 mm, 高 10-15 mm 徑向流

3密封方式：“O”型圈、硅膠等

壓力測試雙壓差傳感器:  0.1~10bar  0~1000Kpa壓力控制精度：0.1bar

流量測試：0.1~10g/min  、10g~1000g/min

電源：AC220V 50HZ

外形尺寸：650*450*530mm參考
