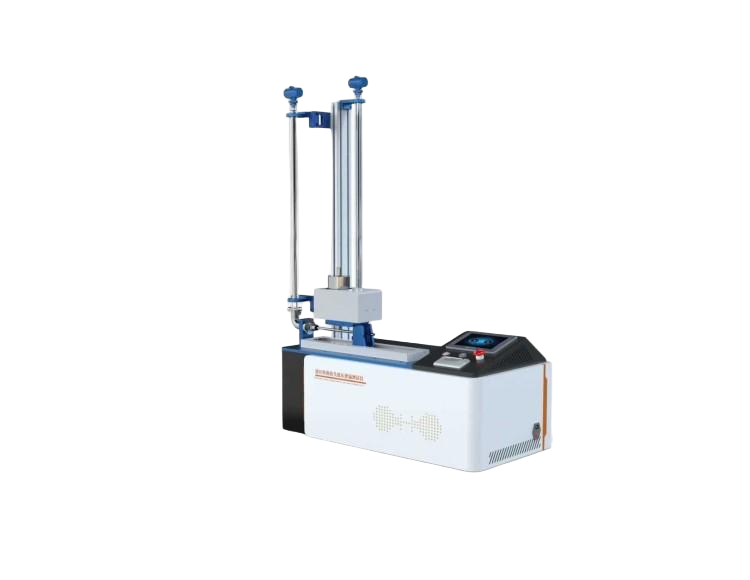

全自動液壓快換接頭低壓泄漏測試儀

用途：

本儀器適用于陰、陽接頭，成套接頭接入實驗裝置750mm液體高度靜壓 狀態的下至少30min的泄漏量

適用標準

GB/T 5861-2003/IS0 7241-2:2000   液壓快換接頭試驗方法技術參數：

控制系統：PLC

操作界面：7寸彩色觸摸屏；

設    置：在觸摸屏上軟件上設置相關測試參數

液位傳感器：0~1000mm 精度±0.5%FS    1個

杠桿連接棒：1根，可根據客戶接頭定制具體的直徑

砝碼：50N ；

外形尺寸：990*460*1250mm

測試功能：

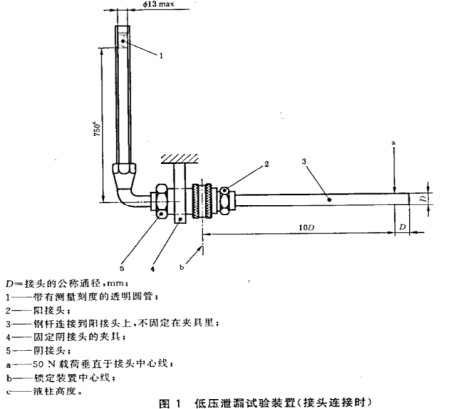

全自動低壓泄漏實驗接頭連接時

1裝人試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度。在距離鎖定裝置的測量棒的軸線為10D處，施加50N載荷垂直于接頭中心線，見圖。D等于GB/T 2351中的軟管公稱內徑。

2在不小于 30 min的試驗時間內測盤圓柱液面下降高度。計算泄量mL/h計

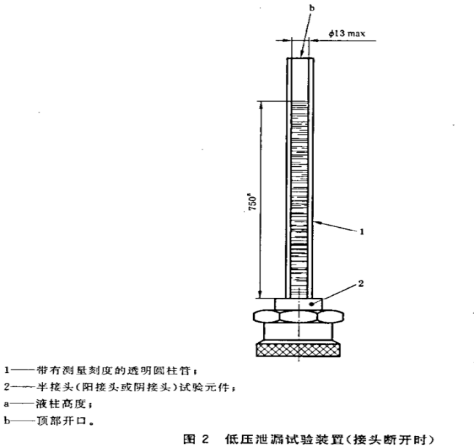

低壓泄漏實驗接頭斷開時

1陽接頭裝入試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度

2不小于30min的試驗時間內測量圓柱液面下降高度。計算泄漏量mL/h計。
