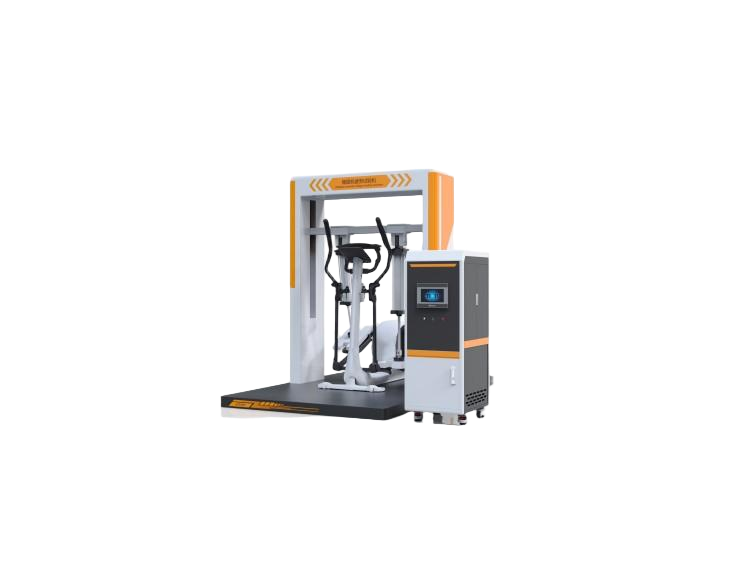

在線咨詢橢圓機疲勞試驗機
?一、介紹?
橢圓機疲勞試驗機是用于模擬用戶長期使用工況，對橢圓機踏板、曲柄、軌道、傳動系統等關鍵部件施加循環負載與往復動作，以評估其機械耐久、結構強度及安全可靠性的檢測設備，核心用于出廠質檢、型式試驗與研發驗證。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測力量程 | 0N~1000N 精度±1%FS 分辨率0.1N (可選配其他精度 |
測試速度 | 10r/min-70r/min 可調 適配不同機型標準 |
測試次數 | 0次-999999次 可設置 斷點記憶，到達次數 / 失效停機 |
固定夾具 | 1套，可調試，適配不同尺寸橢圓機，確保安裝無額外變形 |
測試高度 | 自動調整 |
加載方式 | 伺服電機，氣動加載 |
氣源要求 | 0.4Mpa-0.6Mpa 客戶自備 |
外形尺寸約 | 長1200mm×寬2200mm×高1700mm |
重 量約 | 350kg |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
三、執行標準與適用場景?
符合標準：
嚴格遵循 ISO 20957-9 GB 17498.9測試項如下：耐久測試
?典型應用?：
適用場景：健身器材制造商出廠質檢、第三方檢測機構型式試驗、研發階段結構優化驗證。
選型建議：
量產質檢：選高循環次數、快速換型工裝的機型，提升效率。
研發測試：選多軸負載、高精度傳感器、支持?jǐn)?shù)據曲線分析的機型。
標準合規：優先匹配 ISO 20957、EN 957 等目標市場標準的設
四、操作流程
固定橢圓機于工裝，調整夾具與加載機構位置，確保對中。
設定負載、頻率、循環次數、溫升閾值等參數。
啟動測試，儀器自動完成循環加載、數據采集與狀態監測。
測試結束后，生成報告并判定是否合格無裂紋、無標變形、性能達標
五、配置清單
主機1臺；
說明書1份
合格證1份
保修卡1份
簽收單1份
銘牌1塊
電源線1根
扳手1套
宣傳冊若干
