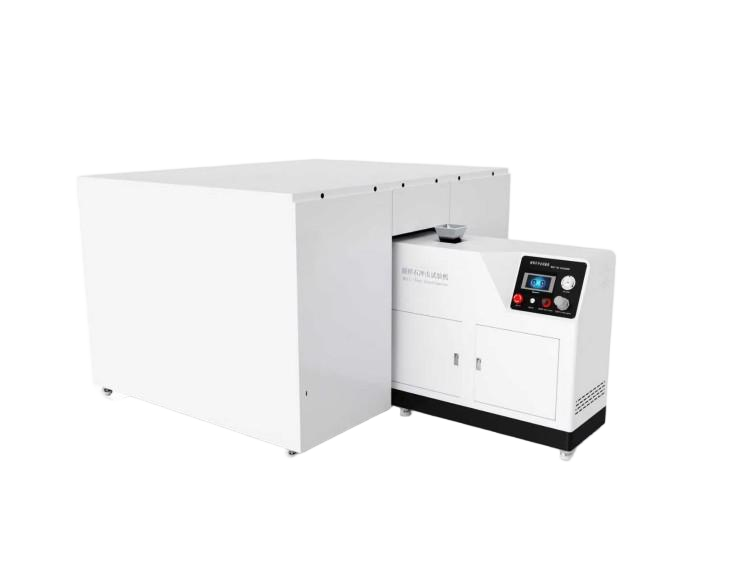

汽車電驅總成碎石沖擊試驗機

一，用途

用汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗的設備

碎石沖擊試驗機特別為汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗而設計制造的。

二，被測件及標準:

主動格柵，攝像頭，玻璃，噴漆件，大燈，新能源汽車電驅總成等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，設備參數要求：

1. PLC控制系統

2. 操作界面：中英文切換；

3. 測試軟件：可遠程免費升級

4. 試樣全部設定為噴射面積；

5. 樣品尺寸：≤900*600*600mm長*寬*高。

6. 設備主機尺寸：≤1650*600*1300mm長*寬*高。

7. 試樣架尺寸：≤1600*3500*3200mm長*寬*高。

8. 樣品重量：≤150kg。

9. 噴射壓力：0～1Mpa觸摸屏可調壓力。具備壓力測試裝置：0-1000kpa ；精度：±0.5%。

10. 噴射持續時間：0～30S時間可調。

11. 噴射介質：鋼珠，冷鐵砂粒，鵝卵石，碎石等，更換介質需便捷，需配備足量的噴射介質鋼珠2kg，冷鐵砂粒3kg，鵝卵石3kg，碎石2kg。

12. 發射量調節范圍：0～1kg/min。鋼珠

13. 沖擊角度：25～90度可無極調整，配備數顯角度尺。

14. 進料方式：通過電磁振動進料器進行自動調節。

15. 3D測試室：不需更換不同的碰撞室，試樣安裝固定安全快捷；

16. 樣品固定后，可上下、左右移動，可實現多個部位測試。

17. 防護罩：測試過程中避免沖擊介質噴濺安全隱患防護；箱體材質為碳鋼防靜電噴塑，箱內設有消音緩沖介質，箱體尺寸不大于2200*2700*800mm適應裝置尺寸。

18. 電源要求：現場提供220V/50Hz ，空開≤120A 。

19. 壓縮空氣：0.8MPa≤現場提供氣源壓力≤1.0MPa。

20. 電氣要求：設備設計符合人機原理，操作方便安全，整體牢固可靠；設備配備電源切斷閥，確保檢修時不會產生危險；操作控制系統放置在操作者便于操作和觀察的部位。設備必須設置緊急停止按鈕；設備具備良好和全面安全防護措施，設備上的轉動部件、危險零部件及危險部位，都應具備防護裝置和安全標示。

21. 設備的電氣控制系統,具備過載保護和短路保護功能。

22. 符合標準：ISO20567:2017 、SAEJ400:2012、VW80000:2017。

23. 計量點：100kpa   500kpa  1000kpa；

24. 傳感器：0-1000kpa ，精度：±0.5%；

25. 設備外形尺寸：長2500寬2020高1585mm

螺桿式空壓機要求

1. 使用環境：室溫，＜80%RH；

2. 氣體介質：空氣；

3. 電機功率： 7.5kW；

4. 排氣壓力： ≥1.25Mpa；

5. 排氣量：＞1m3/min；

6. 使用電源： 380V/50Hz；

7. 傳動方式：直連傳動；

8. 啟動方式：變頻啟動；

9. 儲氣罐：材質：不銹鋼；容積：0.6m3/8kg  (桶深高度＜2000mm)；需配安全閥、 壓力表；桶身直徑*高度： 700*1905mm

10. 保護裝置：需有高溫、高壓、堵塞、過流、缺相、逆相、電壓不穩等保護裝置；
