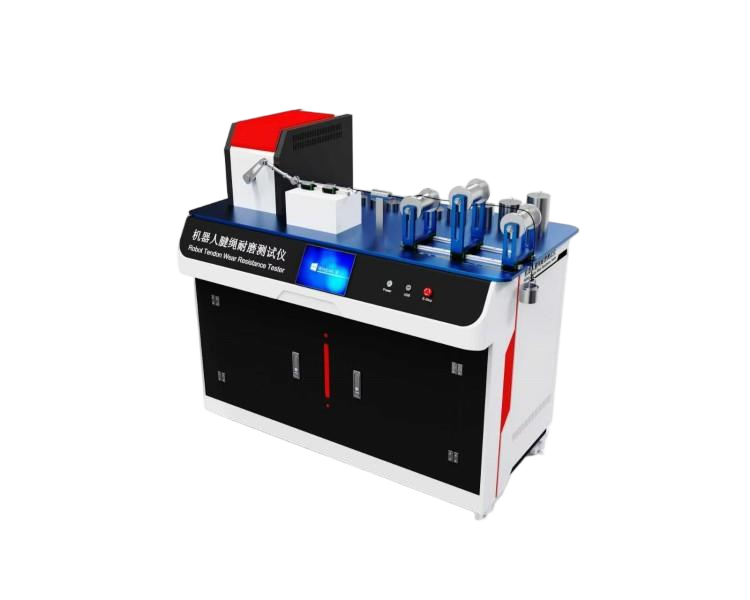

機器人腱繩耐磨測試儀設計方案

一、項目概述

機器人腱繩在實際使用中需承受反復彎曲、扭轉、拉伸等機械應力。為驗證其使用壽命與可靠性，特設計本耐磨測試儀，模擬機器人關節的往復擺動工況，對腱繩進行定負荷、定次數、定速度的加速磨損試驗。

二、設計目標

實現腱繩在設定長度、速度、配重下的往復摩擦測試

自動計數并顯示當前測試次數，到達設定次數自動停機

具備斷線檢測功能，線纜失效時立即停機報警

結構緊湊、運行平穩，適用于機器人腱繩及類似線束的耐磨性驗證

三、系統組成

本測試儀由機械單元、驅動單元、傳感單元、控制單元及機架單元五部分組成。

1. 機械單元搖臂往復運動結構

搖臂機構：采用偏心輪+連桿驅動搖臂，實現一端固定、另一端擺動的往復運動。往復導向滑輪采用尼龍內嵌軸承，往復運動距離2cm-15cm可調通過調節偏心輪偏心距實現。

導軌滑塊：選用15mm直線導軌例如上銀HGH15CA配合標準滑塊，保證搖臂移動端運行平順、低阻力。

夾具設計：

搖臂機構固定于機架橫梁

腱繩一端固定與搖臂連桿上，另一端穿過導向輪和套管后懸掛帶勾標準砝碼，提供恒定張力張力值通過更換砝碼調節

往復頻率：20~100次/分鐘

2. 驅動單元

電機：450W～750W 伺服無刷減速電機，配套行星減速器減速比10:1~20:1，輸出扭矩≥5 N·m，轉速范圍0~200 rpm。

安裝方式：電機固定在機架底部，通過同步帶或聯軸器驅動偏心輪軸。

電機驅動器：支持速度閉環控制，具備過流、過載保護。

3. 傳感單元

計數傳感器：采用磁感應接近開關或光電對射式傳感器，安裝在搖臂極限位置。每擺動一次到達某一側極限輸出一個脈沖，控制器計數一次。

斷線傳感器：采用光電檢測開關U型槽式或反射式，安裝在線纜經過的導向輪處。當線纜斷裂或脫落，光電信號發生變化，控制器立即檢測到并停機報警。

4. 控制單元

主控板：基于STC8C2K32S2單片機，集成以下功能：

數碼管或LCD顯示屏：實時顯示當前測試次數顯示位數7位、

按鍵：啟動、暫停、停止、1-9數字鍵、數據存儲鍵、速度調節鍵

電機驅動接口：輸出電機使能、脈沖、方向信號給電機驅動器

傳感器輸入接口：計數傳感器上升沿中斷、斷線傳感器高低電平檢測

報警輸出：蜂鳴器+紅色LED斷線或到達設定次數

急停按鈕：硬件切斷電機電源

工作模式：

自動模式：按設定次數運行，到達后停止

斷線自停：啟動運行，一旦斷線，立即停止并鎖存當前計數

5. 機架單元

結構形式：鋁合金立式機架，分為機器部分安裝電機、減速機、搖臂機構和平臺部分用于放置線纜樣品、砝碼掛載區。

材質：3030鋁合金型材厚度2.2mm，配合鋁合金組件，表面氧化處理。

整體尺寸：約 1200mm長× 400mm寬× 900mm高，滿足腱繩長度0.2~1m測試需求。

底部安裝可調防震腳杯。

轉向測試輪組件三組三組滑輪支架之間可左右間隔調整，調整范圍50mm-15mm中間一組測試滑輪可上下調整，調整范圍30mm，測試輪組件可整體拆除或更換

6. 配重系統

采用帶勾標準砝碼，規格：20g-5000g若干，配重≤5kg。

砝碼通過掛鉤直接懸掛于腱繩末端，更換方便，張力恒定。

7. 供電系統

輸入：AC 220V / 50Hz，總功率約800W。

內部電源適配器：

24V/10A 開關電源為電機驅動器供電

12V/3A 開關電源為控制器、傳感器、顯示屏供電

四、主要技術參數

測試工位:  1工位

往復距離:  2cm-15cm 可調

往復頻率:  20～100 次/分鐘可調

配重范圍:  0.2～3 kg通過更換砝碼

計數范圍:  0～9999999 次，斷電記憶

斷線響應時間:  ≤50 ms

電源:  AC 220V ±10%，50Hz

整機功率:  ≤800W

外形尺寸:  約1200×400×900 mm長×寬×高

五、軟件功能控制器

1. 主界面：顯示當前計數、設定次數、當前速度相對值、運行狀態運行/停止/斷線報警。

2. 參數設置：

設定目標次數0表示無限運行

設定電機轉速相對速度值：1-250

設定加速/減速斜坡軟啟動

3. 運行控制：啟動、暫停、復位計數、緊急停止。

4. 報警記錄：斷線報警時鎖定當前計數，蜂鳴器鳴響，顯示屏提示“e-01”。

5. 數據保存：掉電后保存一次計數和設定參數。

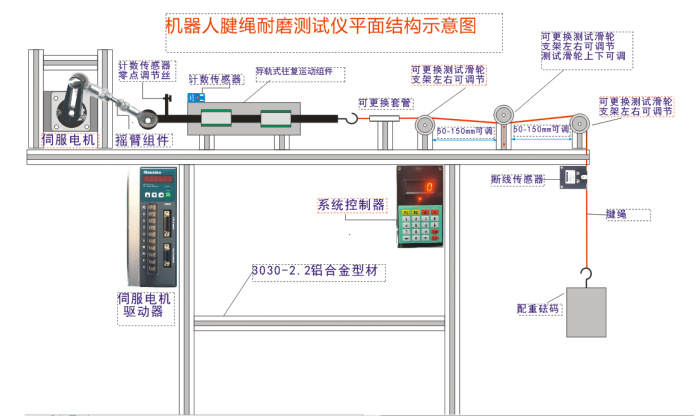

六、設備平面示意圖

改善：1.套管做可移動左右，上下微調

2.套管與個導輪空間過短可能會有2次摩擦

3.，第三個導輪也做成跟第二個導輪一樣，上下，左右均可調節

4.配重砝碼加底座，不同的配重可以增加或減少
